Sole-Erdwärmetauscher für Lüftungsanlagen mit Wärmerückgewinnung
Warum kommt der Erdwärmetauscher zum Einsatz?
Im Winter kann der Wärmetauscher im Lüftungsgerät einfrieren, wenn das anfallende Kondensat in der Abluft zu Eis gefriert. Um dies zu vermeiden, sollte die einströmende Frischluft von außen am besten frostfrei sein, also auf mehr als 0°C vorgewärmt werden. Dafür kann die Erdwärme genutzt werden, denn das Erdreich ist im Winter unter Frosttiefe etwa 8°C warm. Mit dieser Temperatur kann die Außenluft von z.B. -10°C auf über 0°C erwärmt werden. Die Effektivität sowie der Komfort der Gesamtanlage wird deutlich erhöht, da Abtauphasen zur Enteisung des Wärmetauschers im Lüftungsgerät vermieden werden können.
Die Temperatur des Erdreichs in einer Tiefe von 1,5m bis 3m verändert sich über die Jahreszeiten kaum und liegt in den Sommermonaten bei ca. 14°C. Die Außenluft kann um bis zu 10K angekühlt werden, z.B. von 34°C auf etwa 24°C. Somit können Sie den Wohnkomfort durch die Zuführung der angekühlten Frischluft erhöhen.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

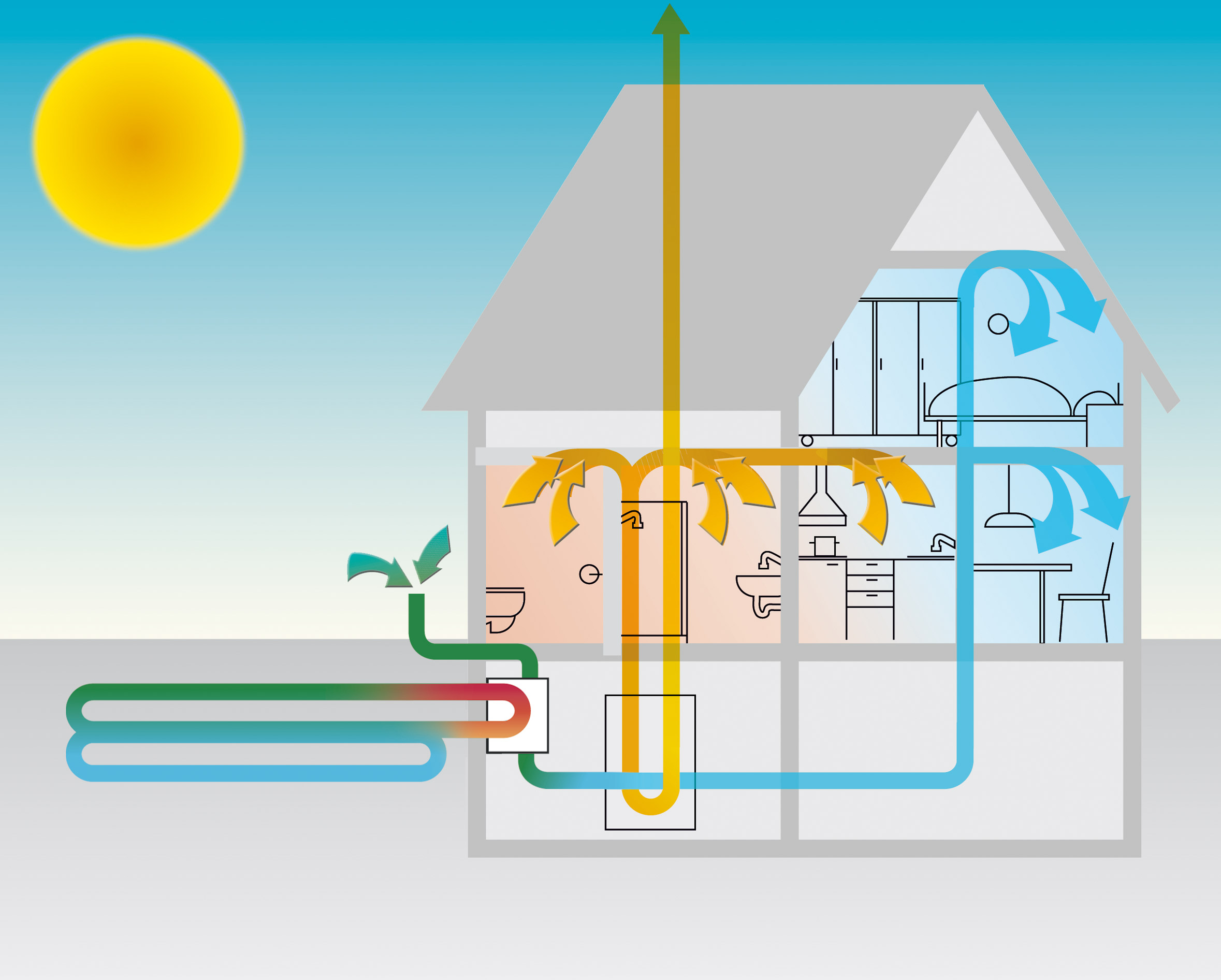

Funktionsweise des Sole-Erdwärmetauschers
Die im Sole-Erdwärmetauscher enthaltene Sole-Flüssigkeit überträgt die Wärme des Erdreichs durch einen dem Lüftungsgerät vorgeschalteten Sole-Luft-Wärmetauscher an die Außenluft.
Im Winter wird die im Erdreich gespeicherte thermische Energie zur Vorwärmung der Außenluft genutzt.
Im Sommer kühlen die niedrigeren Temperaturen im Erdreich die Frischluft ab.
Dadurch kann der Wirkungsgrad der Lüftungsanlage wesentlich verbessert werden.
----------------------------------------------------------------------------------------------------------------
Komponenten des Sole-EWT
Sole-Luft-Wärmetauscher CWK 300 F-iso
| 65827
|
Sole-Pumpen-Regler HTR2-2
| 62286
|
Sole-Flüssigkeit, 10Liter
| 41125
|
Soleleitung PE-HD-32-2,9, 100 m | 43554 |
Optionen / Alternativen
Passend zu Lüftungsgeräten von BauInfoCenter / SchwörerHaus ab Baujahr 2012 können Sie die Pumpen- und Sicherheitsgruppe (67646) in einem fertigen Gehäuse einsetzen, die Ansteuerung der Sole-Pumpe erfolgt über die Regelung unserer Lüftungsgeräte.
In Kombination mit dem Sole-Pumpen-Regler HTR2-2 empfehlen wir die Verwendung der Hocheffizienzpumpe WILO Yonos Para ST15/7 PWM2 – 130mm, Anschluss 1 Zoll oder eines vergleichbaren Modells.
Alternativ zur Soleleitung kann auch ein Erdwärme-Korb für geringen Platzbedarf eingesetzt werden.

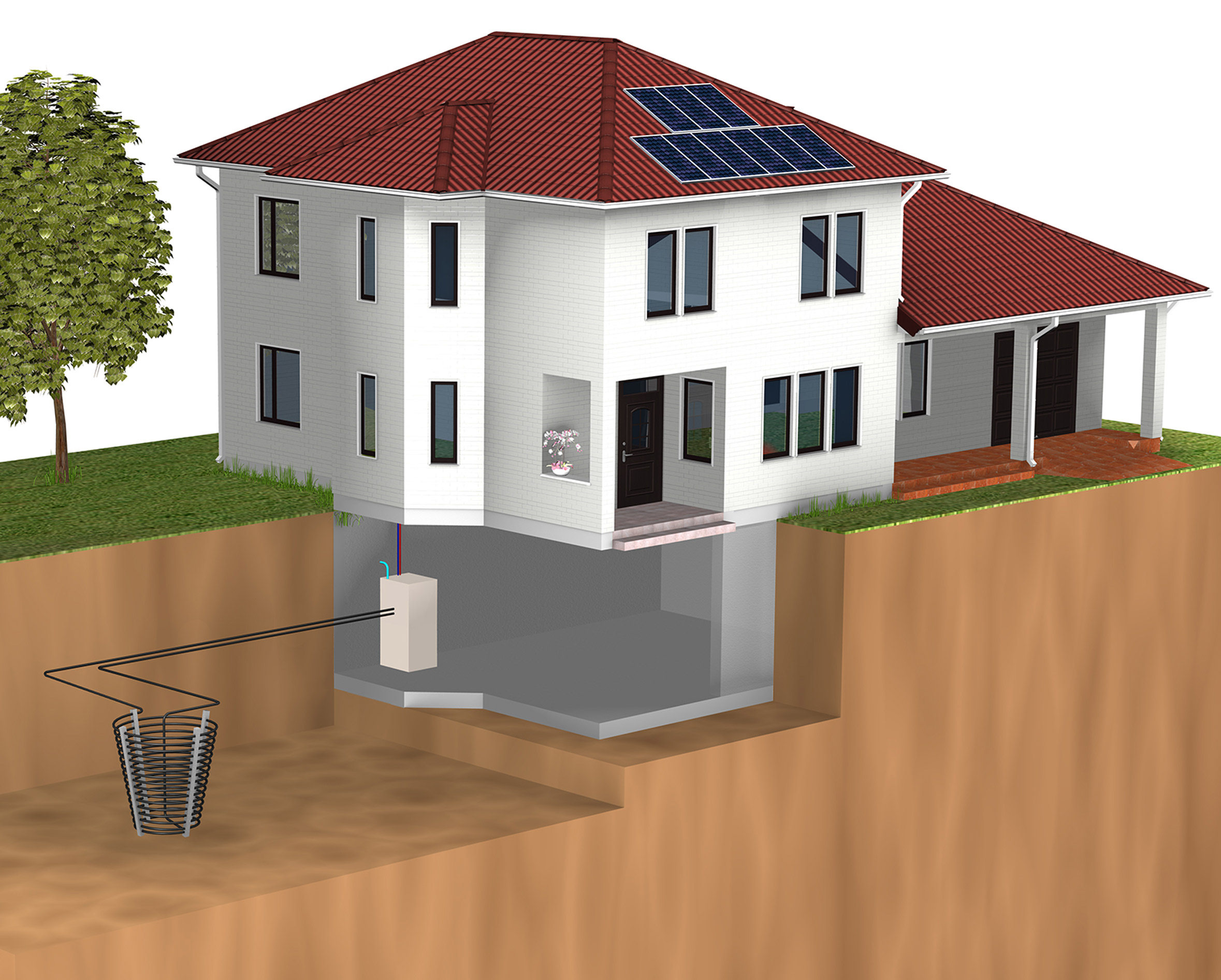

Sole-Erdwärmetauscher mit Erdwärmekorb
Als Alternative zum Sole-Erdwärmetauscher, dessen Rohrsystem schlangenförmig oder als Ringleitung im Boden verlegt wird, bietet sich der platzsparende Erdwärmekorb an, dessen Rohre spiralförmig in die Tiefe reichen.
Das System verursacht beim Aushub der Baugrube wenig Zusatzaufwand.
Ähnlich wie der Flächenkollektor entzieht auch der Erdwärmekorb im Sommer und während der Übergangszeit seine Wärme aus der oberen Bodenstruktur von 1 – 1,4 Metern Tiefe.
Bei längeren Laufzeiten und im kalten Winterhalbjahr werden die Vorteile des Erdwärmekorbes gegenüber einem Flächenkollektor deutlich: Während der Flächenkollektor in der Regel nur auf eine Erdschicht nahe der Frostgrenze zugreifen kann, zieht der Erdwärmekorb die benötigte Wärmeenergie auch aus tiefer liegenden, wärmeren Erdschichten.
Mit kleinem Flächenbedarf kann ein großes Erdreichvolumen als Energiebezugslieferant genutzt und äußerst gleichmäßig zum Wärmeentzug herangezogen werden.
----------------------------------------------------------------------------------------------------------------
